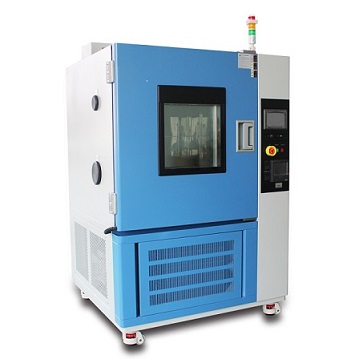

高低溫交變濕熱試驗箱需長期在溫濕度劇烈變化的環境中運行，其電氣系統既要驅動加熱、制冷、加濕等功能模塊，又要抵御濕熱對電路的侵蝕，因此需建立多維度安全標準，保障設備穩定運行與操作人員安全，避免電氣故障引發的設備損壞或安全事故。



　　供電系統的穩定性與保護性是基礎要求。高低溫交變濕熱試驗箱需配備獨立的三相五線制供電回路，且必須接入穩壓裝置，確保輸入電壓波動范圍控制在額定電壓的 ±10% 以內，防止電壓驟升驟降導致電氣元件燒毀。同時，主電路需安裝過載保護、短路保護與漏電保護裝置 —— 過載保護需根據設備額定功率精準設定跳閘閾值，短路保護采用快速熔斷式設計，漏電保護裝置的動作電流應≤30mA、動作時間≤0.1s，一旦檢測到漏電立即切斷電源，避免人員觸電風險。

　　布線與絕緣防護需適配濕熱環境特性。電氣線路需采用耐溫耐濕的氟塑料絕緣導線，導線額定溫度需高于設備最高工作溫度 20℃以上，防止高溫導致絕緣層老化開裂；布線過程中需避開加熱管、制冷機組等高溫或振動部件，且導線接頭需采用防水端子連接并包裹絕緣密封膠，避免濕氣滲入引發短路。此外，電氣控制柜需采用密封式設計，防護等級不低于 IP54，內部加裝除濕裝置，將柜內濕度控制在 60% RH 以下，防止線路與元器件受潮銹蝕。



　　接地系統的規范性直接影響安全性能。高低溫交變濕熱試驗箱需設置雙重接地 —— 保護接地與信號接地分開敷設，保護接地電阻需≤4Ω，確保設備金屬外殼帶電時能快速導地，避免人員接觸觸電；信號接地電阻需≤1Ω，減少溫濕度傳感器、控制模塊等信號傳輸?shù)母蓴_，防止因信號紊亂導致設備誤操作。接地線纜需采用截面積不小于 4mm² 的多股銅芯線，接地極需采用鍍鋅角鋼并深埋地下 1.5m 以上，保障接地回路的穩定性。



　　元器件選型需滿足極端環境耐受性。控制回路中的接觸器、繼電器需選用耐濕熱型產品，觸點材質采用銀鎳合金，提升抗腐蝕能力與導電穩定性；溫度傳感器、濕度傳感器需具備抗冷凝功能，避免探頭結露影響檢測精度；加熱管需采用不銹鋼材質并做防干燒處理，當檢測到高低溫交變濕熱試驗箱箱內缺水或溫度異常時，能自動切斷加熱電源；制冷系統的壓縮機需配備過熱保護與高壓保護，防止過載或壓力過高導致壓縮機損壞。



　　高低溫交變濕熱試驗箱的電氣系統安全要求，需兼顧環境適應性與防護可靠性，通過規范供電、強化防護、精準選型，既能抵御溫濕度交變對電氣系統的侵蝕，又能保障設備運行安全與測試數據可靠，為環境模擬測試工作提供穩定的電氣支撐。
